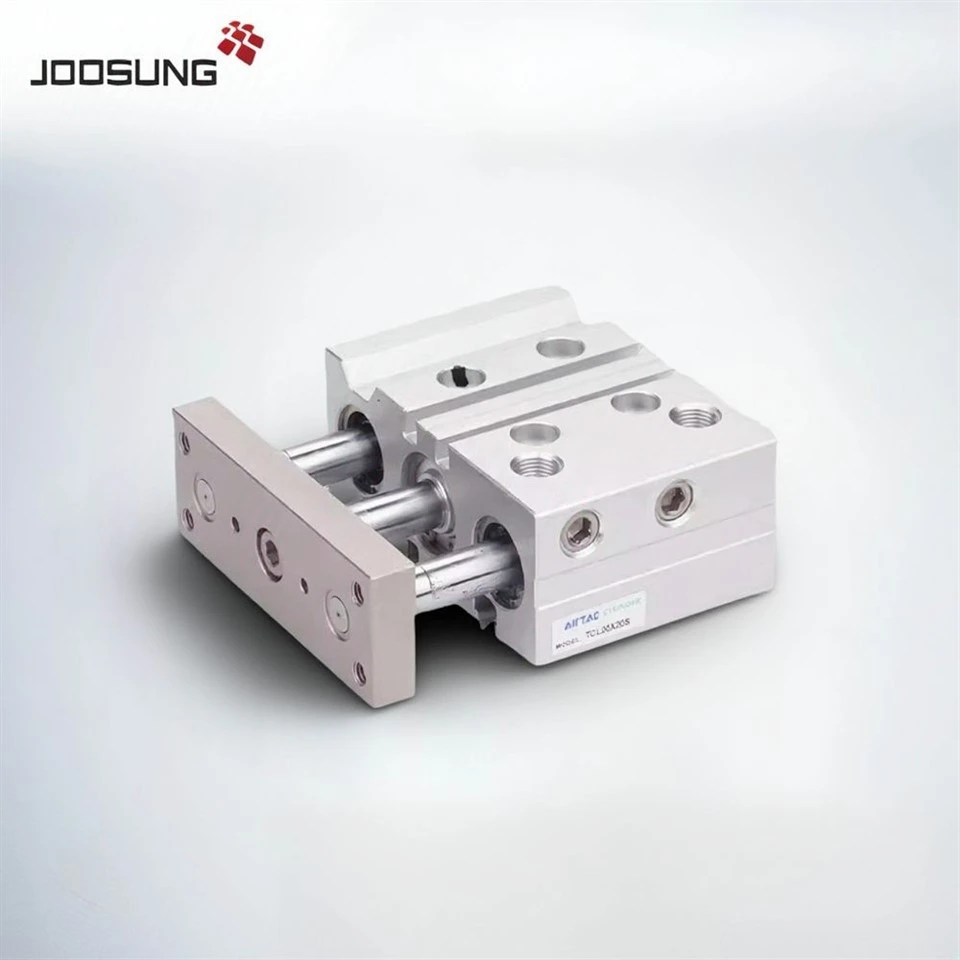

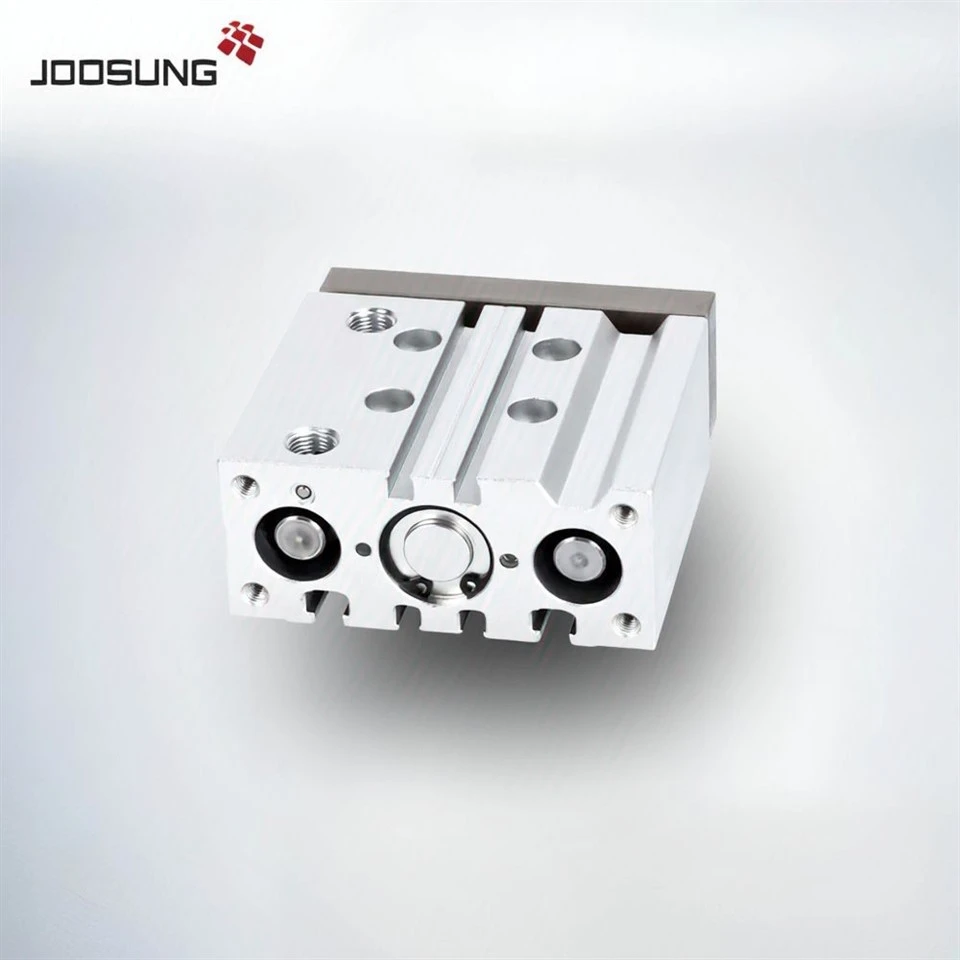

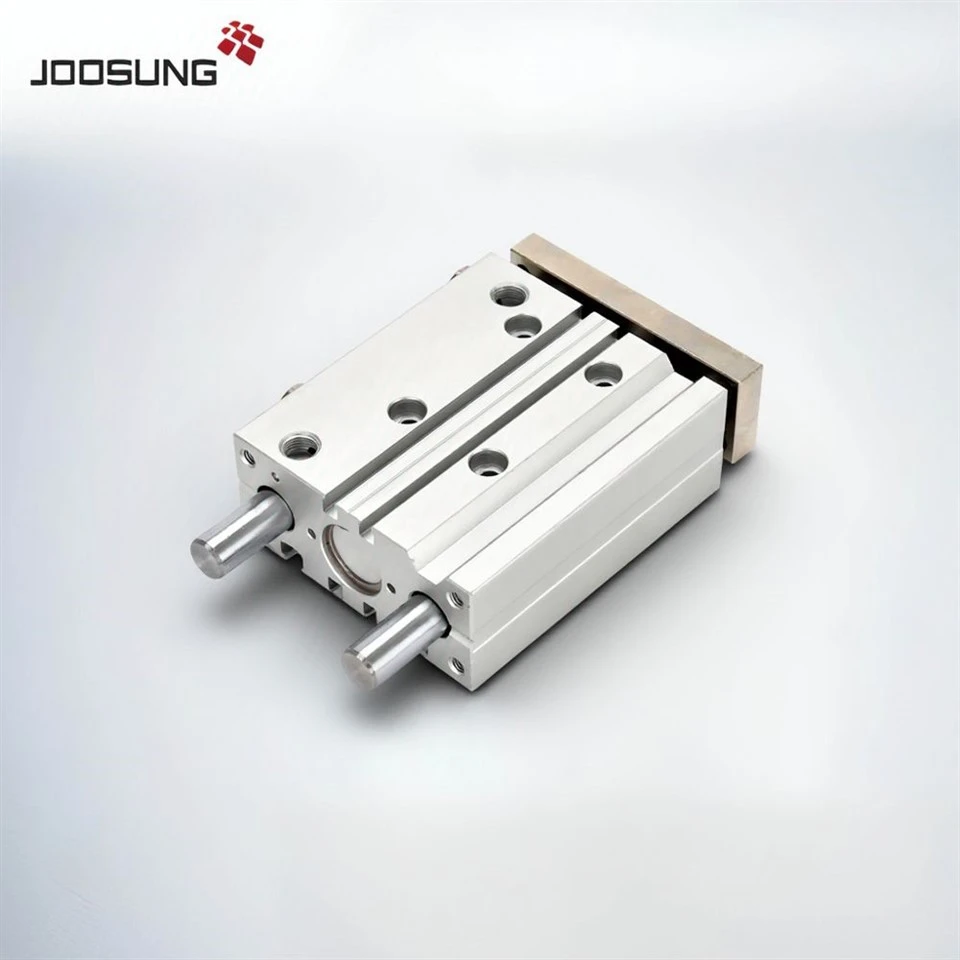

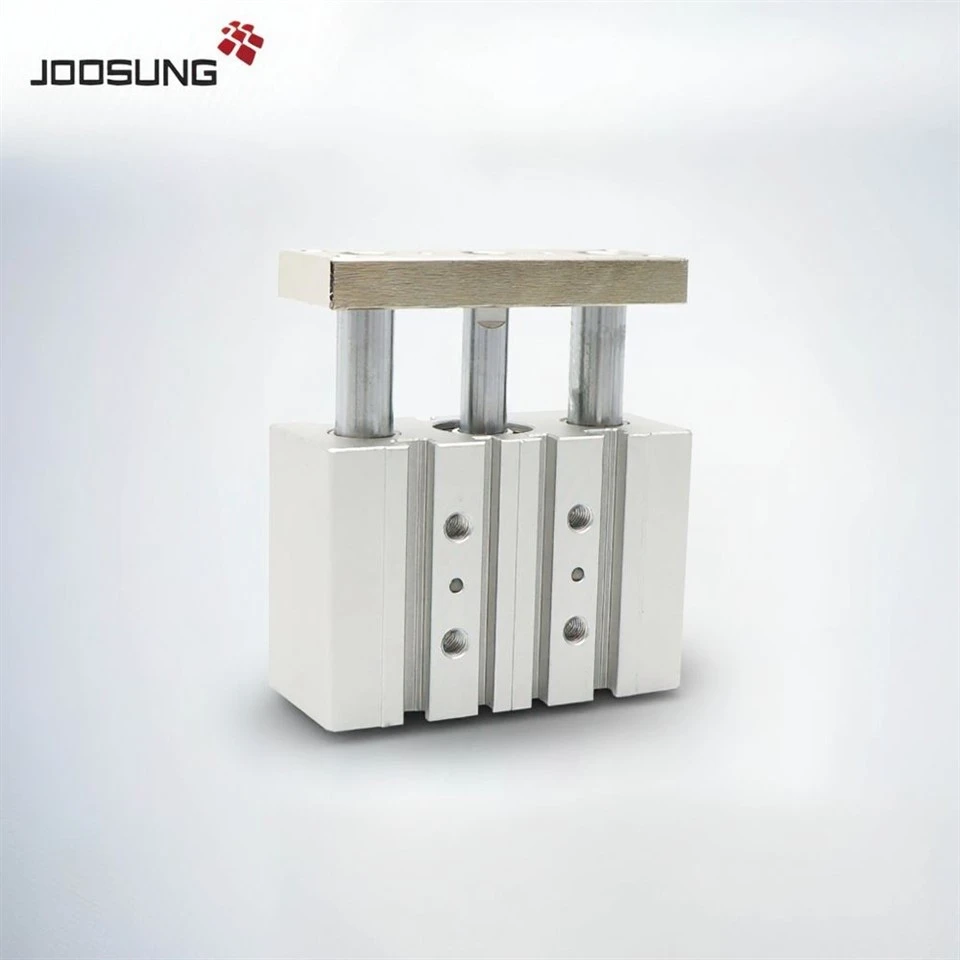

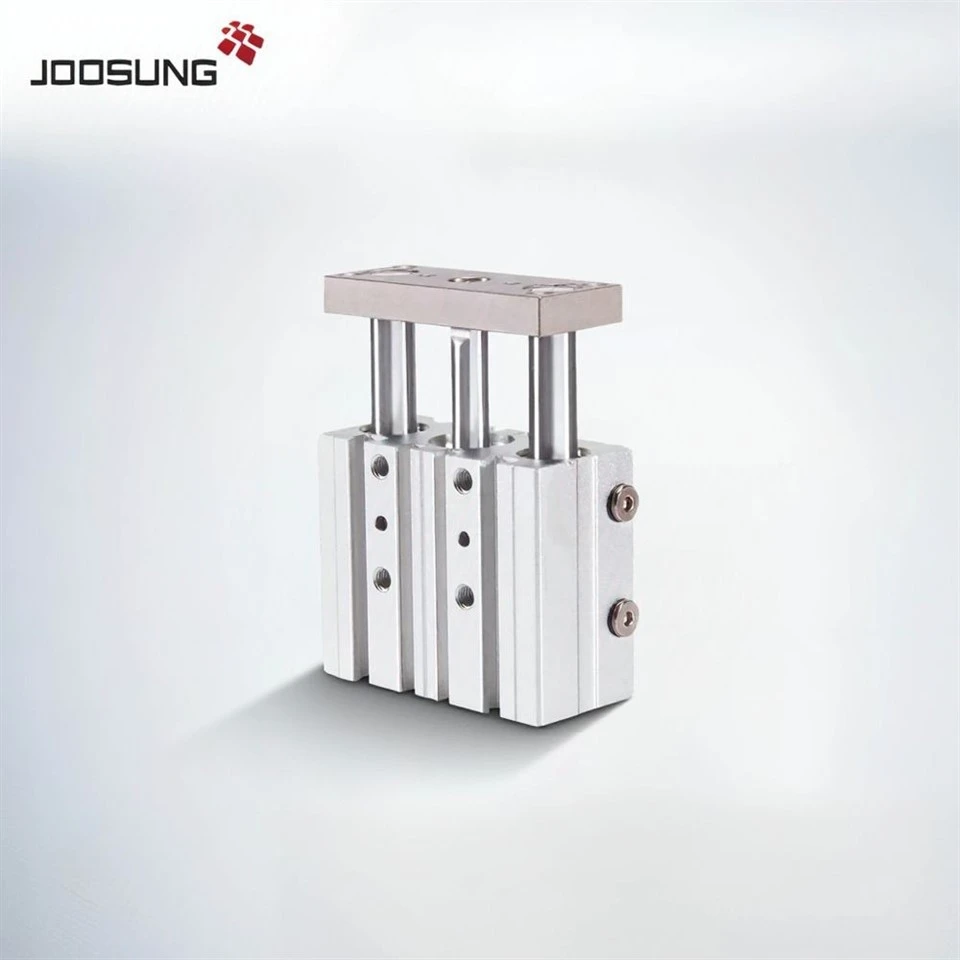

TCL ସିରିଜ୍ ଟ୍ରାଇ - ରୋଡ୍ ଗାଇଡ୍ ନିମୋନେଟିକ୍ ସିଲିଣ୍ଡର |

TCL ସିରିଜ୍ ନିମୋନେଟିକ୍ ସିଲିଣ୍ଡର କିପରି ଅର୍ଡର କରିବେ |

TC

L

50

30

S

ମଡେଲ୍ |

ଭାରୀ ପ୍ରକାର |

ବୋର ଆକାର |

ସିଲିଣ୍ଡର ଷ୍ଟ୍ରୋକ |

ଚୁମ୍ବକ

TC: ଟ୍ରାଇ - ରଡ୍ ସିଲିଣ୍ଡର (ଡବଲ୍ ଆକ୍ଟିଂ ପ୍ରକାର)

L: ରେଖା ବହନ

12 16 20 25 32 40 50 63
80 100

S: ଚୁମ୍ବକ ସହିତ |

ନିର୍ଦ୍ଦିଷ୍ଟକରଣ

ବୋର ଆକାର (mm)

6

10

12

16

20

25

32

40

50

63

80

100

ଅଭିନୟ ପ୍ରକାର |

ଦୁଇଥର ଅଭିନୟ |

ତରଳ |

ବାୟୁ (40μm ଫିଲ୍ଟର ଉପାଦାନ ଦ୍ୱାରା ଫିଲ୍ଟର୍ ହେବା)

ଅପରେଟିଂ ଚାପ |

0.2 ~ 0.7MPa (29 ~ 100psi)

0.15 ~ 1.0MPa (22 ~ 145psi)

ପ୍ରମାଣ ଚାପ |

1.2MPa (175psi)

1.5MPa (215psi)

ତାପମାତ୍ରା ଡିଗ୍ରୀ |

-20~70

ଗତି ପରିସର mm / s

50~500

30~500

50~400

ଷ୍ଟ୍ରୋକ ସହନଶୀଳତା |

≤100+10 >100+15

କୁଶନ ପ୍ରକାର |

ବମ୍ପର |

ଅଣ - ଘୂର୍ଣ୍ଣନ ସହନଶୀଳତା |

TCL

-

± 0.08 ଡିଗ୍ରୀ |

± 0.07 ଡିଗ୍ରୀ |

± 0.06 ଡିଗ୍ରୀ |

± 0.05 ଡିଗ୍ରୀ |

± 0.04 ଡିଗ୍ରୀ |

TCM

± 0.1 ଡିଗ୍ରୀ |

± 0.10 ଡିଗ୍ରୀ

± 0.09 ଡିଗ୍ରୀ |

± 0.08 ଡିଗ୍ରୀ |

± 0.06 ଡିଗ୍ରୀ |

± 0.05 ଡିଗ୍ରୀ |

ବନ୍ଦର ଆକାର |

M3×0.5

M5×0.8

1/8"

1/4"

3/8"

ସିରିଜ୍ମଡେଲ୍ |

ଉପଲବ୍ଧ ମଡେଲଗୁଡିକ |

TCL12 ସିରିଜ୍ |

TCL12-5, TCL12-10, TCL12-15, TCL12-20, TCL12-25, TCL12-30, TCL12-35, TCL12-40, TCL12-45, TCL12-50, TCL12-55, TCL12-60

TCL16 ସିରିଜ୍ |

TCL16-5, TCL16-10, TCL16-15, TCL16-20, TCL16-25, TCL16-30, TCL16-35, TCL16-40, TCL16-45, TCL16-50, TCL16-55, TCL16-60

TCL20 ସିରିଜ୍ |

TCL20-5, TCL20-10, TCL20-15, TCL20-20, TCL20-25, TCL20-30, TCL20-35, TCL20-40, TCL20-45, TCL20-50, TCL20-55, TCL20-60

TCL25 ସିରିଜ୍ |

TCL25-5, TCL25-10, TCL25-15, TCL25-20, TCL25-25, TCL25-30, TCL25-35, TCL25-40, TCL25-45, TCL25-50, TCL25-55, TCL25-60

TCL32 ସିରିଜ୍ |

TCL32-5, TCL32-10, TCL32-15, TCL32-20, TCL32-25, TCL32-30, TCL32-35, TCL32-40, TCL32-45, TCL32-50, TCL32-55, TCL32-60, TCL32-65, TCL32-70, TCL32-75, TCL32-80

TCL40 ସିରିଜ୍ |

TCL40-5, TCL40-10, TCL40-15, TCL40-20, TCL40-25, TCL40-30, TCL40-35, TCL40-40, TCL40-45, TCL40-50, TCL40-55, TCL40-60, TCL40-65, TCL40-70, TCL40-75, TCL40-80

TCL50 ସିରିଜ୍ |

TCL50-5, TCL50-10, TCL50-15, TCL50-20, TCL50-25, TCL50-30, TCL50-35, TCL50-40, TCL50-45, TCL50-50, TCL50-55, TCL50-60, TCL50-65, TCL50-70, TCL50-75, TCL50-80

TCL63 ସିରିଜ୍ |

TCL63-5, TCL63-10, TCL63-15, TCL63-20, TCL63-25, TCL63-30, TCL63-35, TCL63-40, TCL63-45, TCL63-50, TCL63-55, TCL63-60, TCL63-65, TCL63-70, TCL63-75, TCL63-80

TCL80 ସିରିଜ୍ |

TCL80-5, TCL80-10, TCL80-15, TCL80-20, TCL80-25, TCL80-30, TCL80-35, TCL80-40, TCL80-45, TCL80-50, TCL80-55, TCL80-60, TCL80-65, TCL80-70, TCL80-75, TCL80-80
